JK Ultimate Amp

Vormgeving

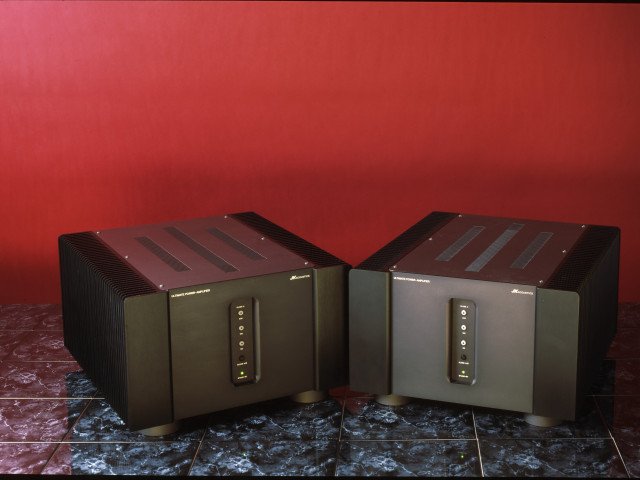

Deze zeer hoogwaardige kwaliteitsversterker is gebouwd in een solide aluminium behuizing die tussen twee enorme koelplaten is

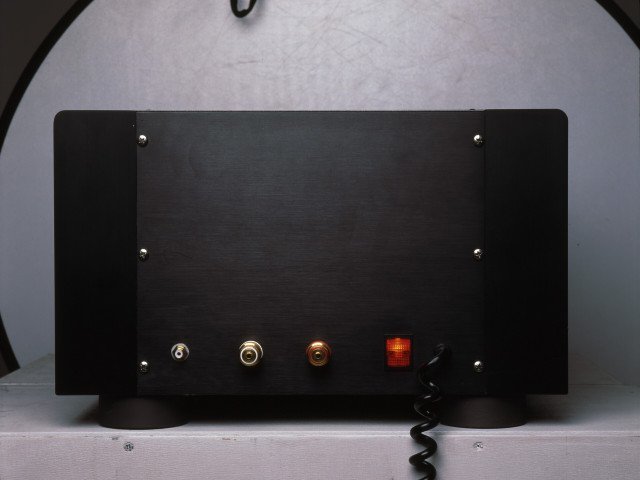

gebouwd. Aan de voorzijde bevinden zich 4 drukschakelaars waarmee respectievelijk Klasse-AB en 3 Klasse-A instellingen kunnen worden geselecteerd 50 Watt, 100 Watt, 200 Watt). De achterzijde is voorzien van de netschakelaar, een zwaar vergulde cinch-connector voor de ingang en zwaar vergulde WBT-connectoren voor de uitgang.

Techniek
De versterker is volledig discreet opgebouwd. De eigenschappen van de totale versterking kunnen op deze manier uitstekend beïnvloed worden, omdat elke versterkertrap afzonderlijk optimaal is in te stellen. Om Transiënt Intermodulatie Vervorming (TIM) te voorkomen, is gekozen voor een combinatie van lokale en gematigde totale tegenkoppeling. Dit heeft een gunstig effect op het totale klankbeeld, wat natuurgetrouw en zonder scherpte wordt weergegeven.Om een optimale dempingsfactor te verkrijgen is de stroomversterker opgebouwd volgens het compoundprincipe zodat toch een lage
uitgangsimpedantie wordt bereikt. De stroomversterker bestaat uit zeer snelle ring-emitter-transistoren die in staat zijn zeer grote stromen te verwerken. Daarbij zijn deze transistoren bijzonder lineair in hun werkgebied, wat inhoudt dat het audiosignaal lineair en dus zuiver wordt versterkt .De normale DC-offset wordt door een actieve DC regeling weggeregeld waardoor de uitgang op 0 Volt DC blijft. In de signaalweg zijn daarom geen koppelcondensatoren gebruikt. Omdat de nadelige invloeden van deze condensatoren afwezig zijn, is een optimale en vervormingvrije overdracht van het audiosignaal gegarandeerd.In de luidspreker-beveiliging is een uitgangsrelais geplaatst met 3 zwaar vergulde parallelgeschakelde contacten. De stroomdoorgang voor de afzonderlijke contactpunten is, door toepassing van parallelschakeling, nooit te hoog zodat inbranden wordt voorkomen en vervorming
door vervuiling van de contacten uitgesloten is.Inschakelen van de versterker gebeurt automatisch door het ingangssignaal dat vanaf de voorversterker wordt aangeboden. Wanneer geen

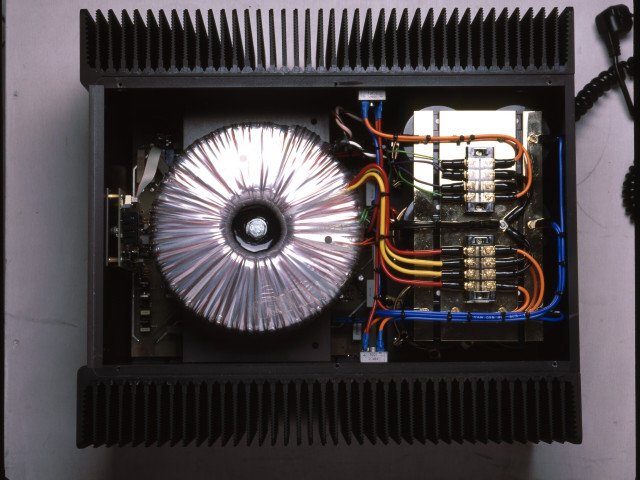

signaal meer wordt aangeboden zal de versterker na enkele minuten overgaan naar de standby-stand.De voeding is opgebouwd rond 6, door JK acoustics geselecteerde bekerelco's die door middel van vergulde koperen strips met elkaar zijn verbonden; dit zorgt voor optimale geleiding van de stroom. De voeding wordt van spanning voorzien door een speciaal gewikkelde
ringkerntransformator met een zeer hoog vermogen. De transformator heeft gescheiden wikkelingen voor de spanningsversterker en de stroomversterker.Zowel de spanningsversterker als de stroomversterker worden apart voorzien van gestabiliseerde voedingsspanningen. Zo wordt wederzijdse beïnvloeding via de voeding teniet gedaan. De spanning van de spanningsversterker is hoger gekozen dan de spanning van de stroomversterker, zodat vervorming aan de uitgang, door vastlopen van het signaal in de spanningsversterker, onmogelijk is.
